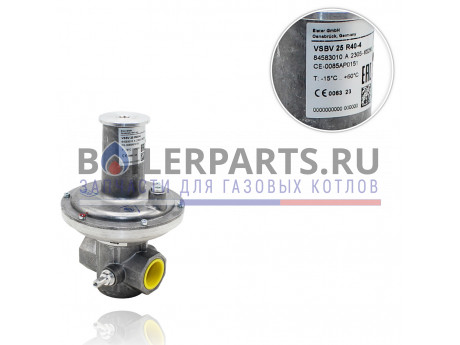

Предохранительно-сбросной клапан VSBV 25R40-4Z Kromschroder 84583011

Предохранительно-сбросной клапан предназначен для сброса газа, в случае кратковременного повышения давления газа сверх установленного значения.

Предохранительно-сбросной клапан применяется для устранения:

• кратковременных скачков давления в регулирующей арматуре, особенно перед горелками, чтобы избежать нежелательного срабатывания предохранительно-запорного клапана.
• достаточно резкого повышения давления при возникновении утечки газа, вследствие неплотно закрывающихся приборов регулирования давления газа.

Обязателен для всех установок регулирования давления газа с входным давлением > 100 мбар вместе с VSAV в соответствии с требованиями G 490 и G 491. Предназначены для работы с техническими горючими газами по DVGW G 260/I, а также для биогаза и газа, получаемого при переработке мусора.

Исполнение:

• Корпус: алюминий
• Мембрана: пербунан
• Седло клапана: алюминий
• Стержень: алюминий
• Тарелка: алюминий
• Уплотнение: NBR

Характеристики:

• Для газовых сред;
• Испытаны и сертифицированы по EG_Baumuster;
• Одноходовой клапан с подпружиненным измерительным механизмом;
• Соответствует требованиям DIN 3381 и DVGW. В серийном исполнении имеется один измерительный штуцер.

Принцип работы:

• Предохранительно-сбросной клапан, если давление ниже настроенного, усилием пружины находится в закрытом состоянии.
• Газ проходит свободно в пространство под рабочую мембрану. Если давление на входе достигает давления, установленного запирающей пружиной, мембрана поднимает тарелку клапана от седла.
• Предохранительный клапан безопасности открывается и газ идет на выход. Если давление на входе уменьшилось из-за сброса газа, клапан закрывается. Для замера входного давления можно использовать штуцер.
• Предохранительно-сбросной клапан для сброса давления во время его кратковременного превышения с целью предотвращения несанкционированных срабатываний предохранительно-запорного клапана.

Монтажное положение:

• При давлении срабатывании до 100 мбар корпус пружины должен быть направлен вверх, при других условиях произвольно. Возможно изменение сбросного давления за счёт замены пружины.

Производитель: Kromschroder

Тип товара: Электромагнитные клапаны

Завод производитель имеет право менять конструкцию Предохранительно-сбросного клапана VSBV 25R40-4Z Kromschroder 84583011 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
