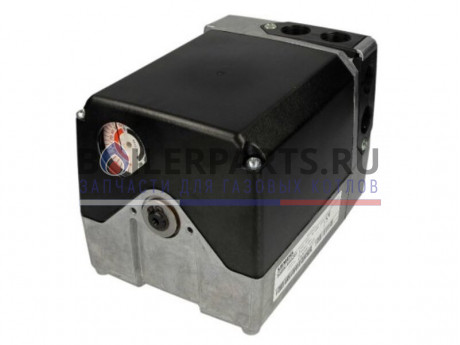

Сервопривод Siemens SQM53.480A8

Сервопривод Siemens SQM53.480A8

Сервопривод устанавливается в газовые и жидкотопливные промышленные горелки высокой и средней мощности для управления положением воздушной или газовой заслонки. Участвует совместно с регулятором и/или топочным автоматом в процессе регулирования расхода рабочей среды для получения оптимальной пропорции компонентов сжигаемой смеси. Реверсивный механизм с усилием до 25 Нм точно позиционирует заслонку на заданный угол. Заменяемый приводной вал поставляется отдельно.

В состав исполнительного механизма Siemens SQM53.480A8 входят узлы и детали:

• синхронный реверсивный электродвигатель, стойкий к блокировке;
• 8 переключателей, в т. ч. 2 – концевых и 6 вспомогательных;
• алюминиевый литой корпус с пластмассовыми элементами обшивки;
• кулачковые вращающиеся шайбы и шкалы для задания уставок;
• прозрачное смотровое окно для отслеживания положения вала;
• зубчатые колеса и подшипники, смазанные на весь период эксплуатации.

Основные параметры и особенности сервопривода:

• рабочее напряжение 24 В, -15%, +10%;
• диапазон позиционирования 0…160º;
• открытие заслонки на 90º/ 130º за 30/ 43 сек.;
• максимальный вращающий и удерживающий момент – 25 Нм;
• внутренняя и внешняя индикация положения;
• отсоединение вала при нажатии на шпильку, автоматическое зацепление;
• изменение высоты монтажа посредством специального переходника;
• защита от внешних воздействий класса IP 54 (требуется уплотнение выходов вала);
• установка в любой ориентации с учетом доступа к настройкам;
• технологические отверстия для удобства проводки кабелей;
• срок службы – 250000 ходовых циклов, ~10 лет;
• условия окружающей среды: температура -20…+60 °C, влажность <95%.

Сервопривод Siemens SQM53 можно оснастить электронным модулем для контроля и индикации положения. По доп. заявке поставляется приводной вал, монтажный набор, адаптер для корректировки по высоте и другие опциональные принадлежности.

Производитель: Siemens

Тип товара: Сервоприводы воздушной заслонки

Завод производитель имеет право менять конструкцию Сервопривода Siemens SQM53.480A8 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
