Дисплей для котлов Vaillant Atmomax/Turbomax Plus 130807

Дисплей для котлов Vaillant Atmomax/Turbomax Plus 130807

Блок индикации у аппаратов Atmomax, Turbomax Pro состоит из семи светодиодов и кнопки устранения ошибки в выполнении программы, а у аппаратов Atmomax/Turbomax Plus из дисплея, трех светодиодов и клавиатуры с четырьмя клавишами. Плата дисплея устанавливается котлы Vaillant одноконтурные и двухконтурные.

Интерфейсная плата установлена во всем модельном ряде котлов:

• Vaillant Turbomax Plus VUW 20-36 кВт. …/-5, R1, R2;
• Vaillant Atmomax Plus VUW 20-28 кВт. …/-5, R1, R2;
• VU 120-5 VUW 200-5 VU 242-5;
• VU 200-5 VUW 240-5 VU 202-5;
• VU 240-5 VUW 280-5 VU 282-5;
• VU 280-5 VUW 202-5 VUW 282-5;
• VU 152-5 VUW 242-5.

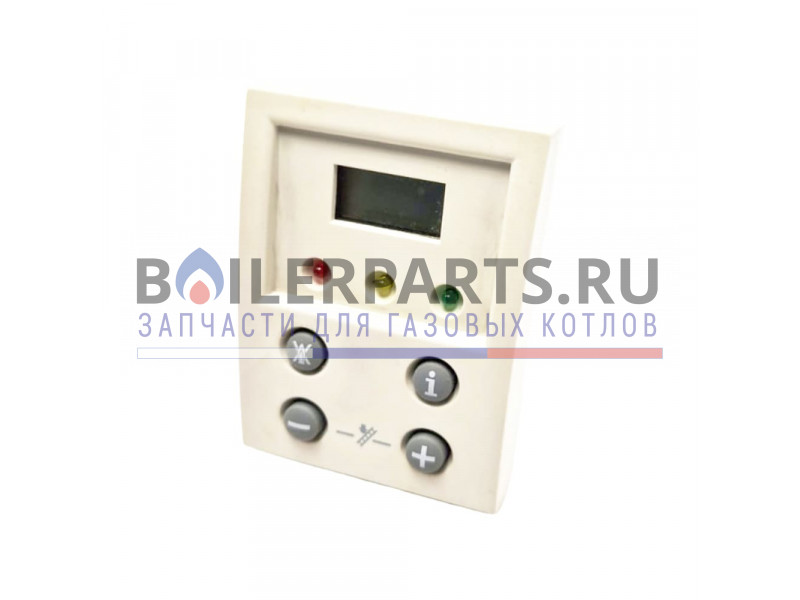

Котлы Vaillant Atmomax/Turbomax Plus оснащены трехразрядным дисплеем c тремя цветными светодиодами и четырьмя клавишами.

Светодиоды индицируют следующие состояния:

• красный = неисправность/ошибка
• желтый = работает горелка
• зеленый (горит) = разблокирован горячий пуск
• зеленый (мигает) = активизирован режим нагрева VIH (комбинация VU+VIH) или идет отбор горячей воды (VUW).

Три из четырех клавиш под дисплеем служат для перемещения по системе диагностики (“i” = вывод на дисплей информации, “+” = прокручивание кодов диагностики вперед, “–” = прокручивание кодов диагностики назад). Нажатием четвертой клавиши устраняется ошибка в выполнении программы, и аппарат снова возвращается в состояние готовности. Поэтому эту клавишу называют также “Клавишей устранения ошибок”. Сетевой выключатель и манометр одинаковые в аппаратах всех исполнений.

На аппаратах серии Pro с 1.01.2001 устанавливается комбинированный термометр-манометр. Электронная панель управления состоит из двух задающих устройств (потенциометров), блока индикации, окна для встраивания регулятора температуры в зависимости от внешних условий, сетевого выключателя и манометра (альтернативно термоманометра). С помощью обоих задающих устройств устанавливаются требуемые значения температуры на входе в подающую линию отопительной системы и температуры горячей воды.

Температура воды в подающей линии отопления плавно регулируется в пределах 35-82 °C поворотом потенциометра по часовой стрелке. Если потенциометр “Отопление” повернуть до левого упора, то аппарат переключается на летний режим, и отопление отключается. Задающее устройство для температуры горячей воды имеется во всех аппаратах, как VUW, так и VU. В аппаратах VU этот потенциометр активируется при обнаружении электроникой подключенного датчика температуры водонагревателя.

В аппаратах Atmomax/Turbomax Plus это устройство используется также для управления горячим пуском. Эта функция включается путем кратковременного поворота потенциометра до правого упора и отключается при кратковременном повороте до левого упора. Функциональная готовность аппарата к горячему пуску индицируется загоранием зеленого светодиода. Аппараты Atmomax/Turbomax Pro не обладают функцией горячего пуска.

Производитель: Vaillant

Тип товара: Дисплей котла

Завод производитель имеет право менять конструкцию Дисплея для котлов Vaillant Atmomax/Turbomax Plus 130807 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
