Плата универсальная для котлов Saunier Duval Renova Star, Themaclassic, Isofast, Combitek, Thematek s1047000

Плата универсальная для котлов Saunier Duval Renova Star, Themaclassic, Isofast, Combitek, Thematek s1047000

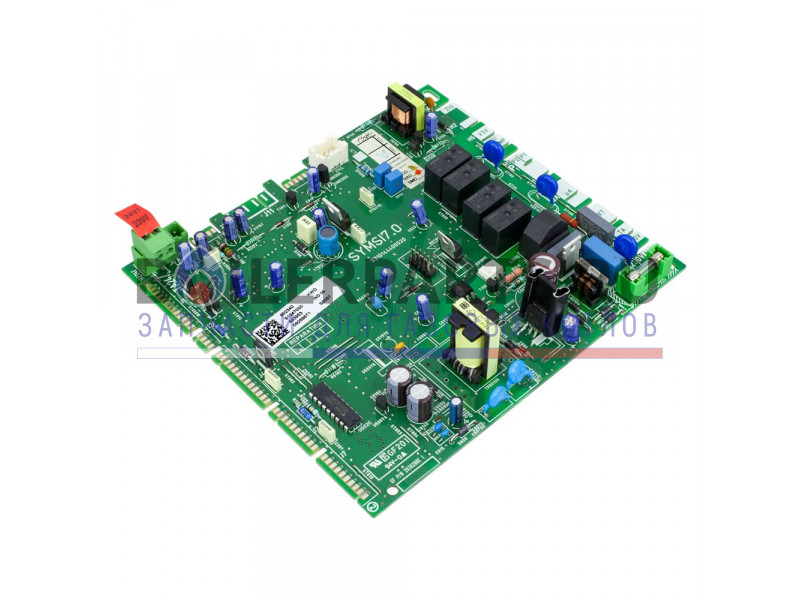

Плата управления универсальная Saunier Duval S10470 SYMSI7.0 для моделей:

• Renova Star;
• Temaclasic;
• Isofast.

Устанавливается на дымоходный и турбированные версии.

Регулирование отопления: производится по сигналу датчика CTN установленного на выходе отопительной воды из теплообменника.

Временная задержка между двумя управляющими воздействиями:

• Эта временная задержка (получившая название “краткий цикл ожидания”) рассчитывается микропроцессором.
• Минимальная длительность цикла – 1 минута 30 сек., максимальная длительность цикла – 5 минут.
• При большей продолжительности охлаждения обратной воды системы отопления эта задержка должна быть больше.

Замечания:

• программа временной задержки запускается датчиком CTN при выключении горелки (если отключение горелки происходит по команде комнатного регулятора, временная задержка отсутствует);
• изменение настройки температуры отопления не менее чем на 4 градуса (от датчика наружной температуры или с панели управления котла) приводит к окончанию временной задержки.

Работа в режиме отопления заканчивается при разборе горячей воды:

• После прекращения разбора горячей воды, аппарат не может перейти в режим отопления в течение 15с.
• По окончании разбора горячей воды, насос продолжает работать в течение 3 с после остановки горелки. Если температура выше 60°С насос продолжает работать короткое время, чтобы избежать перегрева в системе. Насос может работать в этом режиме максимум 5 минут.
• При отключении по команде комнатного термостата и работе в режиме отопления насос продолжает работать еще 45 с, а затем останавливается (за исключением случая, если режим работы насоса – постоянное включение).
• Регулировка горячей воды: производится по команде датчика CTN аналогичного установленному в отопительном контуре. Если разбор горячей воды начался, это обнаруживается датчиком протока. Горелка пускается при расходе 1,7 л/мин. Датчик CTN регулирует температуру воды в аппарате, чтобы она соответствовала настройке ГВС.

Задержка розжига в режиме ГВС:

• горелка не разжигается до тех пор, пока не протечет 100 см3 воды, чтобы избежать преждевременного розжига при малых расходах.

Розжиг при включении отопления:

• горелка включается и работает 3 мин. на минимальной мощности. Эта функция добавлена, чтобы помочь котлу приспособиться к отопительной системе, если потребляемая мощность низкая.

Задержка увеличения мощности:

• горелка зажигается при минимальной мощности. Затем в течение 3 мин. мощность увеличивается от минимальной до максимальной.

Производитель: Saunier Duval

Тип товара: Платы управления

Завод производитель имеет право менять конструкцию Платы универсальной для котлов Saunier Duval Renova Star, Themaclassic, Isofast, Combitek, Thematek s1047000 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.

Гарантийный срок 6 месяцев.
